О необходимости обеспечения комплексной поверки и ремонта средств измерений расхода тепловой энергии и воды

ООО «Промавтоматика-Киров»
610021, г.Киров, ул.Воровского, д.92,
тел/факс (8332) 52-37-15, 62-92-37

Принятие федерального закона № 261 ФЗ «Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации» поставило перед производителями приборов учета, внедренческими фирмами, потребителями энергоресурсов, региональными администрациями конкретную задачу – оснащение всех потребителей тепловой энергии и воды приборами учета в кратчайшие сроки - до 1 января 2012 г. При общем понимании необходимости таких работ возникает сомнение – насколько реально разработчики этого закона оценили возможности произ-водственных, внедренческих, сервисных, согласующих структур, наконец, конечных потребителей ресурсов в реализации такого масштабного решения ?

За предыдущие до принятия закона 15-17 лет приборами учета по разным оценкам оснащены ориентировочно 40% всех потребителей ресурсов (средний темп оснащения – 2,5% потребителей в год). В оставшиеся после принятия ФЗ № 261 два года предполагается оснастить приборами оставшиеся 60% потребителей (темп оснащения приборами – 30% в год) при неопределенном порядке фи-нансирования этих мероприятий. За рамками закона 261 ФЗ и документов, принятых в его развитие, остались вопросы сервисного обслуживания и обеспечения эффективной работы приборов учета энергоресурсов в течение всего срока их службы. Хотя любому специалисту из технической ( да и не только технической ) сферы понятно, что любое техническое изделие требует периодического обслуживания, создание системы сервиса в период гарантийного и послегарантийного срока эксплуатации. Узел учета тепловой энергии или воды – достаточно сложный технический объект, и для его надежной бесперебойной работы, обеспечивающей достоверный учет энергоресурсов, нужны и технические средства (диагностические приборы и установки, ремонтная база, запчасти и пр.), и квалифицированный ремонтно-сервисный персонал, и методическая база ( монтажная, ремонтная, сервисная, метрологическая документация ), организационная (административная) структура по обеспечению проведения всех сервисных работ. Возможно, вопрос о создании сервисных служб разработчиками ФЗ 261 сознательно отложен на будущее, исходя из того, что межповерочный интервал приборов учета тепловой энергии и воды составляет, как правило, 4 года ? – Вероятно, за 2 года предполагается оснастить все здания и сооружения приборами учета, а уж затем приступать к созданию сервисной базы ?

Однако следует принять во внимание, что в 2006 г. правительством РФ принято постанов-ление № 307 «О порядке предоставления коммунальных услуг гражданам», которое стимулировало установку приборов подомового учета тепла и воды. Приборы, установленные в соответствии с этим постановлением начиная с 2006 г., уже в 2010 г. начали поступать на поверку. Спрос на услуги по поверке и ремонту приборов учета существенно вырос, в 2011 и последующих годах можно ожидать его дальнейшего роста.

В соответствии с требованиями федерального закона № 94 ФЗ «О размещении заказов на поставки товаров, выполнение работ, оказание услуг для государственных и муниципальных нужд» главным и практически единственным критерием для определения поставщика приборов (узлов) учета энергоресурсов является цена контракта. Поскольку в финансировании установки домовых узлов учета, или организации конкурсов на размещение таких заказов принимают участие местные администрации (как непосредственно, так и через контролируемые управляющие компании), то большинство конкурсов проводится на основании требований 94 ФЗ. Требования минимума цены на контракт приводит в ряде случаев к установке узлов учета с приборами, арматурой низкого качества, что неизбежно приводит к быстрому выходу оборудования из строя. И при таком исходе владелец узла учета уже в первые годы эксплуатации вынужден нести серьезные затраты по внеочередным ремонтам, поверкам, монтажу/демонтажу оборудования. Отсутствие сервисных структур по ремонту и поверке приборов учета энергоресурсов еще более усугубляют ситуацию, и сводят к минимуму предполагаемую экономию от внедрения систем учета энергоресурсов.

Обратимся к примеру из практики.

В начале 2003 г. в Кировской области резко возросли суммы, предъявляемые населению по квитанциям оплаты жилищно-коммунальных услуг. В чем причина ? До 2003 г. население оплачивало 40% от стоимости потребляемых энергоресурсов, остальные 60% возмещались в виде бюджетных дотаций. С 2003. г. доля населения в оплате ресурсов была увеличена до 60%, таким образом произошло 1,5 кратной увеличение сумм по счетам. Одновременно был изменен тариф на энергоресурсы, который для населения не изменялся в течение 2 лет, увеличение составило 25-30%. В итоге сумма по платежным квитанциям для населения за ресурсы выросла почти в 2 раза. Поскольку стоимость тепловой энергии от местных котельных существенно превышает стоимость энергии при централизованном отоплении, наибольший рост пришелся на население райцентров, имеющих существенно меньшие доходы по сравнению с жителями областного центра.

В результате в марте 2003 г. в области произошел скачок спроса на приборы учета тепловой энергии и воды. Специализированные предприятия выполняли месячный план продаж по водосчетчикам за 2-3 дня. Аналогичный рост наблюдался и по спросу на счетчики тепловой энергии, где основными покупателями выступали жильцы домов, расположенных в райцентрах области. Естественно, что при минимальных доходах жителей райцентров выбор делался в пользу самых дешевых приборов учета. На тот момент такими были теплосчетчики на базе вихревых расходомеров производителя, который к настоящему времени закрыл это производство. За весну-лето 2003 г. по области были установлены сотни таких приборов. Казалось бы, поставили приборы с межповерочным интервалом 4 года, наладили порядок расчетов, все в порядке, очередные вопросы возникнут только через 4 года. Однако уже через полгода – с конца осени 2003 г. (после подключения систем теплоснабжения) резко возрос поток приборов, направляемых на ремонт и внеочередную поверку. Причина – монтаж приборов производился в условиях максимальной экономии затрат, в неприспособленных подвальных (полуподвальных) помещениях, при высоких уровнях влажности, при несоблюдении температурных режимов эксплуатации приборов. Да и качество приборов оставляло желать лучшего.

Таким образом, параллельно с выполнением требований ФЗ №261 нужны незамедлительные действия по организации структур по поверке и ремонту приборов учета тепловой энергии и воды, оснащение их необходимым поверочным оборудованием, методическими материалами, подготовка специализированного персонала. Основным техническим средством таких структур является проливная поверочная установка.

Общие требования к проливным установках определены в работах [1,2,3]:

1) универсальность. Большая номенклатура эксплуатируемых расходомеров приводит к необходимости контролировать следующие типы выходных сигналов: 0-10 В, 0(4)-5 (20) мА, 0-20000 Гц, RS 232 (485), «сухой контакт», «звездочка»; должна быть предусмотрена возможность визуального снятия показаний с счетчиков старых серий и ручной ввод их с клавиатуры компьютера; режимы «старт-стоп»;
2) оптимальный уровень автоматизации. Ручные операции должны быть сведены к установке первичного датчика на рабочий стол, подключению его выходных цепей к входным цепям установки;
3) для исключения несанкционированного вмешательства в работу требуется создание различных уровней доступа к программному обеспечению установки - наличие паролей изготовителя, поверителя;
4) в целях обеспечения безопасности персонала необходимо предусмотреть устройства для сигнализации об аварийных ситуациях, наличие устройств защитного отключения;
5) металлоконструкции установок следует выполнять из коррозионностойких материалов. Это требование обусловлено наличием в датчиках поверяемых расходомеров остатков технологических жидкостей, приводящих к ускоренной коррозии металлоконструкций установки;
6) в установках должны быть предусмотрена встроенная постоянно действующая система водоочистки для устранения из воды различных примесей;
7) применение экономичных малошумящих циркуляционных насосов. Использование насосов общепромышленного исполнения недопустимо из-за создаваемого ими высокого уровня шума и вибрации, недопустимых в поверочных лабораториях;
8) применение эталонных приборов высокого класса точности;
9) использование преобразователей частоты со встроенными фильтрами радиопомех и сетевыми дросселями для минимизации влияния электромагнитных помех на поверяемые приборы и элементы поверочной установки. Применение преобразователей частоты позволяет также решить еще одну проблему - исключить пульсации расхода жидкости, генерируемые насосами;
10) должна быть предусмотрена поверка всех встроенных эталонных средств измерений без их демонтажа с мест эксплуатации;
11) широкое распространение массовых расходомеров класса точности 0,15 % требует, чтобы класс точности установок был не хуже 0,05 %;
12) наиболее целесообразно иметь два способа поверки - объемный и массовый. Массовый метод (статического взвешивания) позволяет добиться более высокого класса точности. Применение объемного метода поверки сличением показаний поверяемого и эталонного расходомера позволяет значительно уменьшить затраты времени на поверку, при этом для поверки самих эталонных расходомеров можно использовать встроенные в установку весы;
13) необходимо предусмотреть систему контроля наличия утечек воды из гидравлического тракта;
14) возможность обеспечения в гидравлическом тракте установки давления, предусмотренного методиками поверки на проливаемые расходомеры;
15) система деаэрации должна обеспечивать отделение воздуха, его удаление из гидравлического тракта;
16) установки должны быть блочными (изготовлены в заводских условиях) и транспортабельны для обеспечения возможности перевозки к заказчику любым видом транспорта;
17) важным требованием является компактность установки для исключения значительных затрат на строительство новых помещений;
18) кроме необходимых технических характеристик проливная установка должна иметь современный дизайн и обеспечивать персоналу комфортные условия для работы.

Для технического обеспечения сервисных служб (или самостоятельных предприятий) по обслуживанию приборов в процессе эксплуатации ИТЦ «Промавтоматика» в течение ряда лет разрабатывает и производит такое оборудование (рис.1,2).

Фрагмент проливной установки ВПУ-07

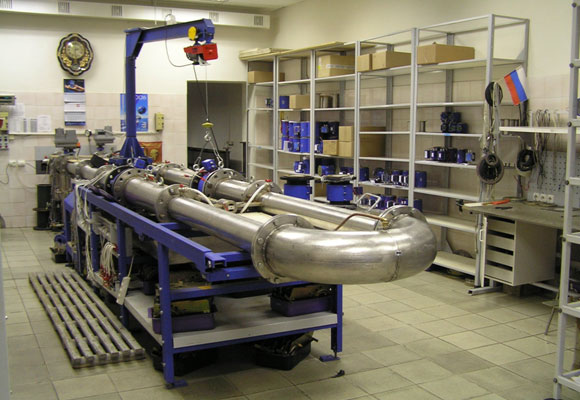

Рис.1. Фрагмент проливной установки ВПУ-07.

Установки предназначены для настройки, градуировки, калибровки, юстировки, поверки и других работ по определению метрологических и технических характеристик расходомеров, расходомеров-счетчиков жидкости, преобразователей расхода различного назначения.

Фрагмент проливной установки ВПУ-05

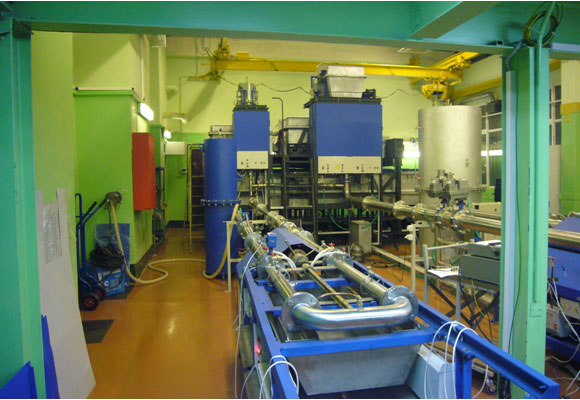

Рис.2. Фрагмент проливной установки ВПУ-05.

Многолетний опыт работ с различными заказчиками позволил создать унифицированные установки для поверки приборов самых различных конструкций

  • по строительным длинам первичных преобразователей приборов;
  • по требованиям к прямым участкам при выполнении поверочных работ;
  • по конструкции присоединителей (фланец, сэндвич, резьба);
  • по количеству и величинам поверочных расходов;
  • по объемам проливаемой жидкости на каждом поверочном расходе;
  • по количеству проливок на каждом поверочном расходе;
  • по типам выходных сигналов поверяемых расходомеров;
  • по алгоритмам обработки результатов проливок.

Вместе с тем до сих пор нет ясности – сколько в России существует поверочных установок для счетчиков жидкости, какие они имеют характеристики. Поэтому Росстандарту РФ было бы целесообразно:

  • создать единый открытый реестр проливных установок, доступный любому потенциальному заказчику услуг по поверке приборов, с размещением его на сайте Росстандарта;
  • в директивном порядке обязать владельцев проливных поверочных установок проводить круговые сличения. Например, в рамках федерального округа и под руководством ведущего в этом округе ЦСМа.

В качестве проекта методики сличения могут быть принята практическая методика, которая уже в течение ряда лет используется ОАО «Тевис» (г.Тольятти), которая неоднократно излагалась и обсуждалась на научно-практических конференциях, на Интернет-форумах.

Сама по себе проливная установка является необходимым, но не достаточным элементом лаборатории по ремонту и поверке средств измерений тепловой энергии и воды. Существующие методики поверки, как правило, предполагают поэлементную поверку теплосчетчиков: - расходомеров, тепловычислителей, термопреобразователей, датчиков давления. Поэтому помимо проливной установки в поверочной лаборатории необходимо наличие как минимум еще трех рабочих мест, оснащенных соответствующими эталонными приборами: - калибраторами электрических сигналов, магазинами сопротивлений; - нулевым, паровым и регулируемым термостатами, эталонными термометрами; - задатчиками давления и эталонными манометрами. Для оснащения поверочных лабораторий Инженерно-технический Центр «Промавтоматика» приступил к созданию комплексных поверочных лабораторий по поверке теплосчетчиков и расходомеров, оснащенных необходимым комплектом эталонов и оборудования.

Сведения об авторе:
Каргапольцев Василий Петрович,
директор ООО «Промавтоматика-Киров»
promavto-k@mail.ru
