Исполнительные механизмы, их особенности и разновидности

НПП «Сервомеханизмы»
Челябинск (351) 236-01-55, (351) 790-11-16,
Москва (499) 390-97-51,
СПб (812) 958-86-04

Современное стремительное развитие науки и техники привело к модернизации производственного  оборудования всех сфер хозяйствования.  Появился целый ряд принципиально новых устройств. Развитие кибернетики, в а дальнейшем электроники, микроэлектроники привели к созданию новой  отрасли - автоматизации и появлению смежных отраслей, ввиду возможности полной автоматизации  оборудования фактически любой отрасли. Например, мехатроника - это симбиоз механики и, соответственно, электроники, эта прикладная наука очень активно развивается и сейчас не найдешь современного производства, которое не использует автоматизированное оборудование или числовое  программное управления для своих станков и приводов.

Важнейшим узлом любого автоматизированного производства является исполнительный механизм.

Главные составные части электрического исполнительного механизма:

  • электродвигатель;
  • устройство передачи вращения (редуктор, шестерни, трансмиссия);
  • перемещающийся шток или винт;
  • система управления (куда входят узлы конечных выключателей, усилительные элементы,  преобразователи сигнала и т.п.)

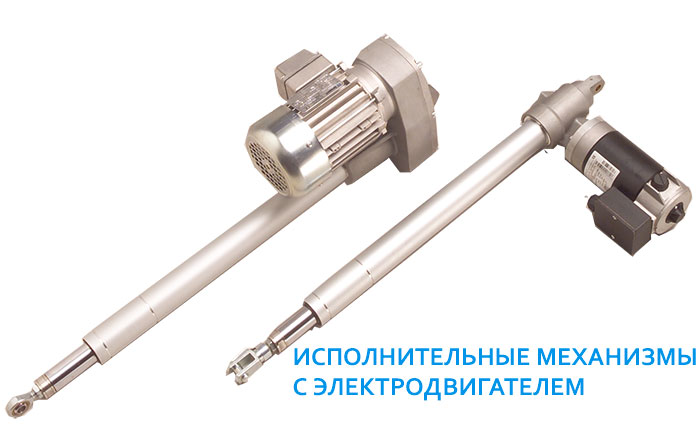

исполнительный механизм

В общем, работа электрического исполнительного механизма происходит так: в двигатель поступает электрическая энергия, затем через подсоединенный редуктор (систему  шестерен, трансмиссию) она передается на перемещающийся шток (или винт) и он соответственно  приходит в движение рабочий орган, согласно требуемых технических характеристик.

Преимуществ именно электрических механизмов множество:

  • они могут перемещать фактически на любое расстояние со сколько угодно быстрой или медленной  скоростью;
  • простое программное или ручное управление;
  • работа при любых погодных условиях, в том числе зимой;
  • не требуют дополнительной техники во время монтажа: он очень прост;
  • электричество - всегда доступный и недорогой ресурс энергии

Электромеханизму не нужны системы трубопроводов, как для пневматических устройств, и такое  затратное техобслуживание как у гидравлических). Кроме того эти два типа нестабильно работают  при отрицательной температуре.

Классификация электроприводов и исполнительных механизмов:

по разновидности используемой энергии:

- электрические;
- гидравлические (масло под давлением);
- пневматические (воздух под давлением)

по конструкции:

- работающие по принципу открыто-закрыто (от одной конечной точки до другой);
- с возможностью позиционирования, промежуточных остановок
- следящие приводы и механизмы с полным программным управлением

По режиму работы - аналогичны режимам работы двигателей:
- продолжительный;
- кратковременный;
- повторно-кратковременный и т.п.

По способу управления:
- неуправляемые (включили - работает, выключили - неработает);
- с возможностью ручного управления (например торможения);
- автоматизированные (различными способами)

Соответственно основные данные для выбора исполнительного механизма

Нужно узнать требуемые:

  1. Моменты: номинальный вращающий момент, максимальный вращающий момент (или усилие которое может  прикладывать шток для перемещения),
  2. Скорость перемещения;
  3. Длина перемещения;
  4. Режим работы;
  5. Способ управления

Ключевым и основополагающим элементом исполнительного механизма является электродвигатель, от  его свойств зависит характер работы и темп движения, возможность программирования.

Чаще всего используется обычный асинхронный двигатель с ротором в виде беличьей клетки  (короткозамкнутым) и полым (немагнитным).

Для того чтобы двигатель из вращательного движения давал поступательное, с определенной  скоростью, к нему подсоединяют механический преобразователь - обычно редуктор.
Механизм, сразу соединяющий в себе электродвигатель и редуктор, называют мотор-редуктором.

Часто для стабильности работы и защиты электродвигателя применяются муфты различных типов:  механические, пневматические, электромагнитные.

Все асинхронные электродвигатели могут также работать в режиме генератора и с функциями  тахогенератора и измерять скорость вращения вала

В выборе двигателя важно учитывать возможность перегрузочной способности - способность  развивать максимальный момент в минимальное количество времени.
Рекомендуется выбирать исходя из того, что номинальный момент в реальных условиях может быть  несколько выше.

Есть специальная разновидность двигателя - линейный, который сам дает прямолинейное, а не  вращательное движение.

Электродвигатели постоянного тока развивают большее тяговое усилие и имеют возможность точного  управления, но они и выше по стоимости, более хрупкие, требуют преобразователя - выпрямителя -  ведь питание от сети переменного тока. Достоинство двигателя постоянного тока - вращение  регулируется напрямую, варьированием напряжения. Если, например, асинхронным двигателем  пытаться управлять также напряжением возникает низкий момент на валу.

Шаговый двигатель, также используемый в механизмах, по своему устройству является синхронным,  питается переменным током, он применяется в случаях когда необходимо движение с частыми  пусками и остановками. Напряжение на его обмотки подается поочередно, после каждого импульса  ротор вращается на 1 шаг (определенный угол).

Сервоприводы (серводвигатели) - это устройства, которые управляют движением через  отрицательную обратную связь, то есть входной сигнал зависит от выходного.

Главное правило, предъявляемое к ним - возможность гибкого и точного управления.

Сервопривод и шаговый двигатель кажутся похожими по своим характеристикам, но у них есть свои  отличия преимущества и недостатки, преимуществ конечно больше. Сервомотор гораздо мощнее,  точнее, нет необходимости подавать напряжение с запасом на перегруз, большая возможная  скорость, однако данный тип двигателя гораздо дороже и к нему требуются дополнительные  элементы - датчики.
